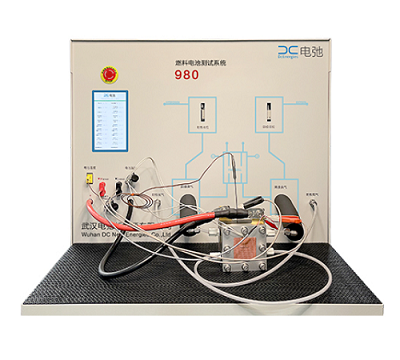

DC 980 燃料电池测试系统
燃料电池测试系统 980
产品介绍
进行质子交换膜燃料电池多参数极化曲线测试，完成性能评估、耐久性控制策略研究等工作
主要功能
燃料流量控制及回传量测、燃料湿度控制及回传量测、燃料温度控制及回传量测、内阻测量、电池性能拉载、多段式电流范围切换功能、恒电流、恒电压、恒功率负载控制模式、半电池电性分析功能、浓差实验、气体计量比测试、毒化测试。能满足多样化实验需求。
技术优势
1、0V启动，满电流带载
2、气体配比，0-100%
3、桌面式设计，集成简约
—— 技术解读
· 0V启动，满电流带载
氢燃料电池本身是一个发电装置，为了掌握燃料电池的性能数据，需要模拟负载对单片电池进行测试，但单片燃料电池测试要求苛刻，一个单体电池只能产生不超过 1V 的电压，且电子负载存在内部电阻，负载电流越大，对应最小带载电压也就越高。如果我们要求电子负载从0V开始测试时，就会面临“0V启动”带来大电流带载问题。
DC 980具备“0V启动，满电流带载”功能，不仅能够模拟燃料电池的各种特性，而且还可以检测测试中的电压、电流、功率、效率等参数。此外，预设“卸除负载、停止加热、氮气清扫、停止燃料供应”等多重保护机制及一键手动紧急停止开关，保障实验安全进行。
· 气体配比，0-100%
DC 980的气体配比功能可实现10000:1（0.01%-100%量程）超宽精度控制，对研究气体计量比测试、毒化测试具有重要作用。
安全性：研究燃料系统排出来的气体组成和空气系统排出来的气体组分、量比、特性等信息
经济性：研究氢气利用率有助于降低氢能商用成本。如氢气每小时消耗速率、氧气每小时消耗速率、每小时空气供给量等分析测试，探索高效节能的控制策略
耐久性：过高活或过低的气体压力、流量都会造成整体波动，影响电池寿命。
硬件优势
可0V启动，对应燃料电池低电压、大电流特性。
超高响应速度 ：100ms
高速响应的质量流量控制器
超宽稳定控制：10000：1（0.01%-100%量程）应用于混合气体动态配比
超高精度：标准精度±（0.8%读数+0.2%满量程） 高精度（选配）：±（0.4%读数+0.2%满量程）
超宽稳定控制：10000：1（0.01%-100%量程）
高精度（选配，NIST可溯源）：+/-0.125%满量程
标准精度（NIST可溯源）：+/-0.25%满量程
高稳定性的背压控制器（选配）
提供各式单电池夹具
超多气体类型选择：98种预置可选气体
NIST可溯源校准证书
软件优势
每秒5point快速数据提取速度
具备安全逻辑，确保电池测试稳定性
勾选式测试条件编辑画面，快速编程
数据实时显示，重点数据单独显示
历史数据显示对比
报表生成导出功能
主要技术指标
1.加湿方式：气泡式加湿
2.加湿温度范围：室温~90℃
3.加湿湿度范围：100% RH @最大流量（5L）
4.阳极气体流量控制：最大可达2 SLPM
5.阴极气体流量控制：最大可达5 SLPM
6.温度控制感测形式：T型热电偶
7.安全保护机动作：卸除负载，停止加热，氮气清扫，停止燃料供应
8.启动保护项目：过电流保护，低电压保护，沟通失效保护，自动氮气清扫保护，温度保护，补水异常保护，加湿瓶液位警示保护，进气压力不足警示保护
9.手动紧急停止开关一组
10.干湿切换方式：自动
11.干湿切换频道：阳极与阴极共两组
12.最大功率：100W
13.电流范围：0~24A/0~120A 支持定制
14.电流设定分辨率：0.4~4mA
15.电压范围：-0.7V~2V/-3.3V~10V
16.电压设定分辨率：0.05/0.25mV
系统参数
| 型号 | 980 |
| 电子负载： | |
| 最大负载电流 | 0~12A/0~120A 支持定制 |
| 最大负载功率 | 10V/120A/800W |
| 最小负载电阻： | |
| 当前分辨率： | ＜±0.25mv 负载读取 |
| 电流精度 | 0.025%+0.025%F.S. 负载读取 |
| 电压测量和数据采集： | |
| 全电池电压 | -0.7V~2V/-3.3V~10V |
| 参比电极电压： | 无 |
| 电压分辨率 | 0.05mV/0.25mV |
| 电压精度 | 0.025%+0.05%F.S./ 0.025%+0.025%F.S. |
| 电压和电流数据更新率 | 5Hz |
| 质量流量控制 | 阳极5 SLPM（0.01%~100%） 阴极10 SLPM（0.01%~100%） |
| 警报 | |
| 背压控制 | 默认无 ，需要可选手动BP或自动BP附件 |
| 温度控制器 | 电池、阳极加湿器、阳极保温管、阴极加湿器、阴极保温管 |
| 设置和报告准确性 | 无 |
| 传感器类型 | T型 |
| 加湿器 | 气泡式加湿 300W |
| 温度范围 | 环境温度+10℃～90℃ |
| 环境： | |
| 工作温度 | 常温 |
| 电源 | AC220V， 电源波动≤±10% |
| 外壳类型 | |
| 尺寸和重量 | 高730mm（含接头与底脚） 深830mm（含接头与电池平台，电池平台350mm） 宽705mm 机整体重110kg： |
| 安全功能 | 硬件船游氢气传感器，软件上可设置报警值，安全操作 报警限值1000ppm（最大可设40000ppm；压力温度PID自动调节； 氮气吹扫；用于手动停机的紧急停止开关； 按照级别分为三种，依次为无通知、通知、报警并采取措施、停车报警。 报警措施可选。 |
