DC 780 电解水制氢测试系统

DC 780 电解水制氢测试系统


品牌:电弛新能源

型号:DC 780

厂商:武汉电弛新能源有限公司


产品特色

·  PEM与AEM均可兼容

·  自研软件可实现最多8机联机

·  桌面型体积小适用于实验室


电解水制氢技术介绍

电解水制氢是一种将电能转化为氢能和氧能的化学反应过程。在充满电解液的电解槽中通入直流电,使得水分子在电极上发生电化学反应,从而分解成氢气和氧气。在这个过程中,阴极产生氢气,阳极产生氧气。


电解水制氢的原理基于“法拉第定律”,即气体产量与电流和通电时间成正比。电解水制氢具有清洁高效、对环境没有污染等优点。商用化存在高能耗和高成本问题。




电解水测试的重要性

随着我国氢能顶层政策体系逐步展开,燃料电池和FCV技术亦日趋成熟,氢气的来源和成本已成为制约行业发展的关键因素之一,电解槽也随之成为产业热点。

电解槽的性能和成本直接影响着整个产业的发展进程。目前主流电解水制氢方案中,电解槽仍为制氢设备成本中占比最大的部分,占 50% 以上,是电解水制氢设备中的核心一环。有关电解槽设计研发的测试仪器,作用凸显。

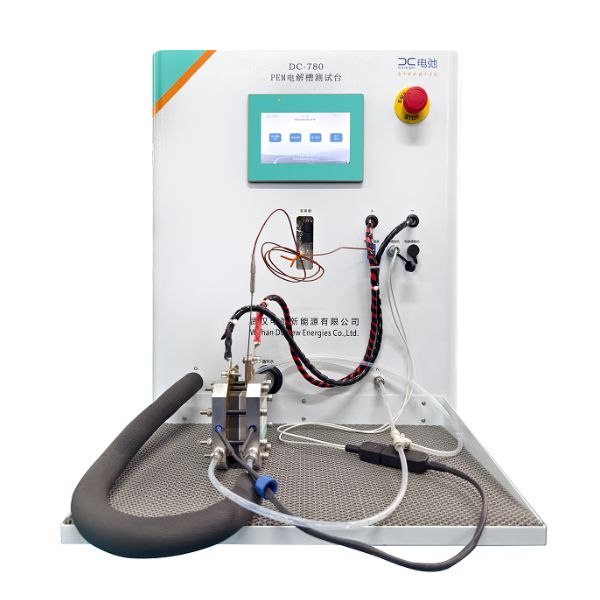

DC780 电解水制氢测试系统

未命名的设计 (13).jpg


DC780 功能优势

PEM与AEM均可兼容

自研软件可实现最多8机联机

桌面型体积小适用于实验室



DC780 硬件优势

高精度流量计实时检测H2\O2流量

稳定的流量控制与温度控制

高精度背压阀保证稳定压力

单机PEM与AEM均可兼容

⾃研冷凝、干燥、过滤模块


DC780 软件优势

每秒5point快速数据提取速度

具备安全逻辑,确保电池测试稳定性

勾选式测试条件编辑画面,快速编程

数据实时显示,重点数据单独显示

历史数据显示对比

支持同时8通道检测


主要技术参数


氢、氧气测系统

氢气流量测量范围
2L
氢气流量测量精度±(0.8%读数+0.2%满量程)
氢气处理方式水气分离、冷凝、干燥
氧气流量测量范围
1L
氧气流量测量精度±(0.8%读数+0.2%满量程)
氧气处理方式水气分离、冷凝、干燥
氮气吹扫流量控制范围2L(手动浮子)
功率
500W
氢中氧选配
氧中氢选配
气体压力控制系统
测量采样点
氢气压力,氧气压力
压力测量范围0-3 bar(表压)
压力测量精度± 1%FS
压力控制方式手动(可选配自动)
防爆ExiaIICT6+ExdIICT6
去离子水
流量控制范围10~500mL/min
流量控制精度±1%FS
温度控制范围R.T+5℃~90℃
温度控制精度±1℃(稳态)
电导率
0.01~200us/cm 精度±1.5%FS
补水
自动+手动
电源
电压范围0-20V
电压精度<0.05%+10mV
电流范围0-100A
电流精度<0.1%+100mA
