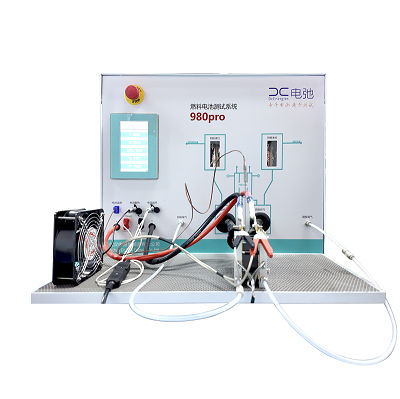

DC980Pro桌面式燃料电池测试系统（自动背压）
DC980Pro 桌面式燃料电池测试系统、
品名：桌面式燃料电池测试系统
英文：DC 980Pro PEM Fuel Cell Testing System
品牌：电弛新能源
型号：DC980Pro
产地：中国
【产品概述】
DC980系列桌面型燃料电池测试系统由武汉电弛新能源有限公司（DcEnergies）设计制造，是一款满足高性能质子交换膜燃料电池研究的测试系统。
该测试系统拥有多项技术升级和创新设计，整体性能超越进口产品。整机尺寸＜0.5立方米，“小体积，大功能”，适用于各类教学实验室场地需求。基于先进硬件架构和自研软件算法结合，满足质子交换膜燃料电池多参数极化曲线、耐久性控制、膜电极评估等多样化实验测试需求。已成功部署国内多所高校实验室。
【产品特点】
（1）配置行业领先的高精度气体质量流量控制器
（2）配置行业领先的高精度快速响应气体背压控制系统
（3）具备阴极/阳极混气功能，支持多种燃料测试
（4）体积精巧，整机尺寸＜0.5 m³，满足教学实验室场地使用
（5）配置“双屏显示”功能，关键测试数据一目了然
（6）配置自动热平衡高级管理系统
（7）数字智能控制技术，系统运行安全稳定
（8）一键切换干湿测试模式功能
（9）具备氮气一键自动吹扫功能
（10）鼓泡增湿方式，PID 温度自动调节控制
（11）全程液位自动监测功能，自动补水、自动排水
（12）提供硬件、软件双重安全解决方案
（13）内置危险气体泄漏监测传感器，全天候自动报警功能
（14）自研专业测试监控软件，功能丰富，支持用户二次编程开发
（15）软件离线数据浏览导出功能
（16）具备显示面板分屏功能，关键测试数据重点标出
（17）提供自动/手动双模运行，自动模式全程无人值守，实时动态运行
（18）具有高温160℃单电池测试性能，支持多种尺寸膜电极测试
（19）模块化系统设计，可根据用户需求定制非标功能
【产品功能】
· 燃料电池电堆活化测试
· 燃料电池电堆极化曲线测试
· 燃料电池电堆耐久性测试
· 燃料电池电堆稳态/动态工况测试
· 燃料电池电堆耐久性控制测试
· 燃料电池电堆起动性能测试
· 燃料电池电堆敏感性测试
· 恒功率、恒电流、恒电压多种负载控制模式测试
· 燃料电池毒化测试
· 燃料电池浓差实验测试
· 满足多样化实验需求
【主要技术指标】
1.加湿方式：气泡式加湿
2.加湿温度范围：室温~90℃
3.加湿湿度范围：100% RH @最大流量（5L）
4.阳极气体流量控制：最大可达5 SLPM
5.阴极气体流量控制：最大可达10 SLPM
6.温度控制感测形式：T型热电偶
7.安全保护机动作：卸除负载，停止加热，氮气清扫，停止燃料供应
8.启动保护项目：过电流保护，低电压保护，沟通失效保护，自动氮气清扫保护，温度保护，补水异常保护，加湿瓶液位警示保护，进气压力不足警示保护
9.手动紧急停止开关一组
10.干湿切换方式：自动
11.干湿切换频道：阳极与阴极共两组
12.最大功率：100W
13.电流范围：0~24A/0~240A 支持定制
14.电流设定分辨率：0.4~4mA
15.电压范围：-0.7V~2V/-3.3V~10V
16.电压设定分辨率：0.05/0.25mV
【产品参数】
主要技术参数
品名 DC980Pro桌面式燃料电池测试系统
型号 DC980Pro
规格 ：净重55（千克），占地＜0.5m³（立方米），节省实验室空间
尺寸：高700mm、深465mm、宽700mm
1、气体流量系统
阳极燃料流量范围 5 SLPM（0.01%~100%）可选±（0.4%RD+0.2%F.S.）
阳极燃料流量控制精度 ±0.8%RD+0.2%F.S.
阳极燃料介质切换 具备
阳极混气流量范围 10 SLPM（0.01%~100%）
阳极混气流量控制精度 ±0.8%RD+0.2%F.S. 可选±（0.4%RD+0.2%F.S.）
阳极混气介质切换 具备
阴极氧化剂流量范围 10 SLPM（0.01%~100%）
阴极氧化剂流量控制精度 ±0.8%RD+0.2%F.S.可选±（0.4%RD+0.2%F.S.）
阴极氧化剂介质切换 具备
阴极混气流量范围 10 SLPM（0.01%~100%）
阴极混气流量控制精度 ±0.8%RD+0.2%F.S.可选±（0.4%RD+0.2%F.S.）
阴极混气介质切换 具备
2、气体压力控制系统
测量采样点：阳极燃料气源压力、阳极混气气源压力、阴极氧化剂气源压力、阴极混气气源压力、电池阳极入口压力、电池阳极出口压力、电池阴极入口压力、电池阴极出口压力
压力测量范围：0-1 MPa（表压）
压力检测精度：±0.5%（稳压）
压力控制方式：自动背压
3、气体排放控制系统
阳极背压控制范围：0.3 MPa
阳极背压控制方式：自动背压
阴极背压控制范围：0.3 MPa
阴极背压控制方式：自动背压
4、加热增湿系统
阳极增湿方式：膜增湿 或 鼓泡增湿
应急增湿方式：膜增湿 或 鼓泡增湿
加湿器旁通阀：默认标配
温度控制感测形式：T型热电偶
露点温度控制范围：环境温度+10℃～90℃
温度测点：水温、气体温度
温度控制器：电池、阳极加湿器、阳极保温管、阴极加湿器、阴极保温管
温度控制精度：±1℃（稳定状态）
温度控制模式：PID控制
降温方式：自然冷却
干湿切换：具备
5、电池/电压检测
全电池电压：-3.3~10V(单体) 负载读取
电压分辨率：＜±0.25mv 负载读取
电压精度：0.025%
电压和电流数据更新率：5 Hz
单电池低电压报警：可设置报警限值
内阻测量量程：≤30Ω 自动切换量程
内阻测量方式：交流四端测量（1kHz）
6、安全联锁系统
安全保护动作：卸除负载、停止加热、氮气清扫、停止燃料供应
启动保护项目：过电流保护、低电压保护、沟通失效保护、温度保护、补水异常保护、加湿瓶液位警示保护、进气压力不足警示保护
运行紧急保护：手动一键紧急停止开关
氢气泄露：硬件船游氢气传感器，软件上可设置值，安全操作、报警限值1000ppm（最大可设40000ppm）
压力调节：设有PID自动调节功能，可稳定控制气体
温度控制：设有PID自动调节功能，可稳定控制温度
氮气吹扫：具备
停车报警：按照级别分三种，依次为无通知、通知、报警并采取措施、停车报警。报警措施可选
7、系统控制软件
Fuel Cell：实时数据采集、历史数据读取、可编程运行
8、电子负载
功率：10V / 240A / 1.6kW
电压范围：-0.7V~2V/-3.3V~10V
电压分辨率：0.05mV/0.25mV
电压精度：电压精度
电流范围：0~24A/0~240A 支持定制
电流分辨率：0.4mA/4mA
电流精度：0.05%+0.05%F.S.
满电流最小可操作电压：0V@240A 0V启动
反极测试：支持
9、设备工作环境要求
电源：AC220V， 电源波动≤±10%
环境温度：室温（恒温）
其他要求：通风或具备排风管道系统
