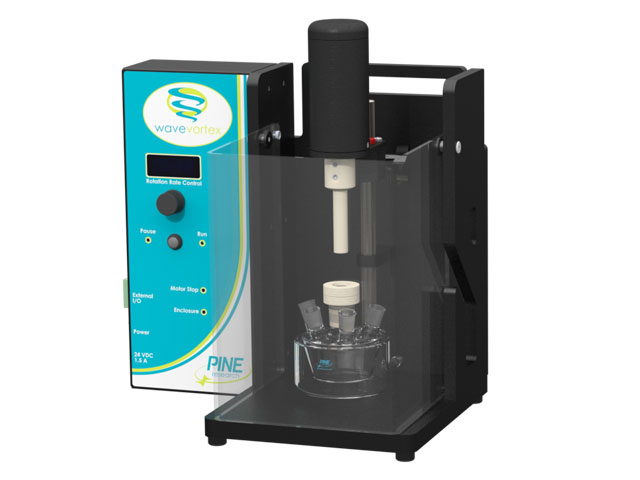

WaveVortex

型号：AF01WV10
品牌：美国PINE
产地：美国

仪器简介

配合PINE著名的旋转圆盘或旋转圆盘圆环电极，与电化学工作站联用，广泛用于化学电源、电镀、金属腐蚀等应用领域和电化学技术研究。

典型应用包括：氢燃料电池催化剂研究及评价；锂空气电池研究；电化学动力学研究；氧还原反应（ORR）、氧析出反应（OER）、氢析出反应（HER）、二氧化碳电还原反应（CO2RR）研究；缓蚀剂评价及研究；金属材料腐蚀电位研究等。

PINE的旋转圆盘圆环装置及电极是目前国际上电化学领域应用最为广泛的产品，在众多论文中被提及，其优异的性能可以保证实验结果的客观性和稳定性。

WaveVortex将旋转电机、旋转杆、控制器、防护罩集成在一起，可以与MSR所有的配件如圆盘电极、圆盘圆环电极、电解池等兼容使用。

技术参数

转速：100-8000rpm，电机功率11 W,采用银碳刷接触连接

可通过输入外部信号（来自电化学工作站）控制转速；可将转速信号输出至测试

设备（示波器）或用来控制其它设备

防爆：最新防爆设计，保证人身与设备安全，防护罩与电机关联，当防护罩抬起时，电机停止旋转，操作安全。

旋转杆：适用于各种电解池，方便与其它仪器联用

盘电极：外螺纹设计，接触更好，信号传输稳定。有特氟龙与PEEK两种材料，

适应不同应用。盘电极直径：5.0mm，电极外径：15mm

盘环电极：外螺纹设计，接触更好，信号传输稳定。有特氟龙与PEEK两种材料，

适应不同应用。盘环间隙<=320μm。盘环尺寸精度：0.01mm。盘直径：5.61mm，

环内径：6.25mm，环外径：7.92mm

电解池：用户可选用标准电解池或自行设计

服务：提供原厂认可的安装、培训服务

主要特点

WaveVortex电极旋转装置的产品型号为AF01WV10，是PINE公司最新研发的旋转装置。其转速为LED显示，通过LED下面的旋钮，可以调节转速，调节范围为100到8,000 RPM，显示误差为1%。面板上还带一个电压信号输出接口，外接电压表或数据采集系统，就可以显示电压信号的变化。

如果需要，也可以通过面板上的接口，利用一个外接信号源，来调节转速。外接信号源可以是正弦波、方波，以及其它的波形。系统的外部加速特性，使得旋转装置的转速可以随外接波形同步改变。这个特点特别适用于水动力调节方面的应用。
