RTK CSTR 全自动厌氧发酵反应系统

多参数全自动全混式厌氧发酵反应系统（RTK-CSTR）



微生物厌氧发酵是一个复杂的多步骤过程，以微生物厌氧发酵产甲烷为例，涉及水解、酸化、产乙酸、产甲烷四个阶段，每个阶段又包含多个反应。目前人们对微生物厌氧发酵的作用及规律并未完全了解，监控和调节厌氧过程中的多参数对于了解其机理和维持其运行稳定性具有重要的意义。

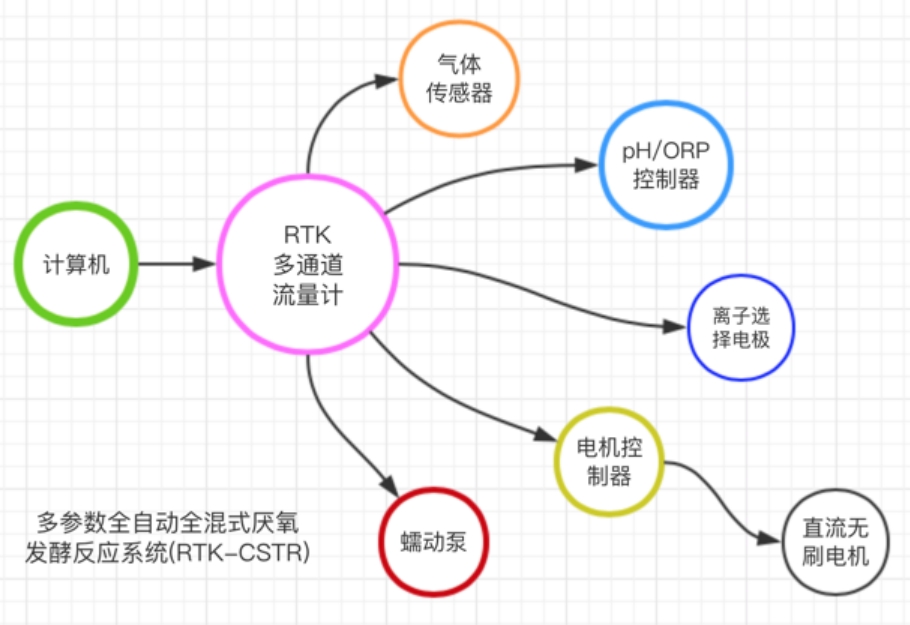

RTK-CSTR全自动厌氧发酵反应过程控制及多参数数据分析系统。可以同时控制6组全自动厌氧反应装置，每组装置由全混式厌氧反应器（CSTR）、单通道气体流量计、pH/ORP控制器、离子选择电极、泡沫感应器、蠕动泵和搅拌电机等部件组成。该系统能实时在线显示多参数如反应温度、pH值、ORP值、特定离子浓度，并能对这些参数进行自动化控制如自动加酸碱调节pH值，自动加氧化还原剂调节ORP值，自动加消泡剂进行消泡，自动控制机械搅拌的工作模式如转速、方向、连续或间歇时间等。同时实时在线显示厌氧发酵过程产生的沼气或甲烷气体体积或流量并自动换算成标况体积，对数据进行记录和存储。



1、技术参数：

CSTR反应器容积：1-20 L；

CSTR反应器材质：不锈钢或高硼硅玻璃；

温度范围：室温+5—100℃，精度：0.1℃；

pH范围：0-14，精度0.01；

ORP范围：-1000-1000 mV，精度1 mV；

电机搅拌：0-100 rpm；

气体流量计测量范围：1 mL—50 L/d，精度0.1 mL；

离子测试：可以选配氯离子、钠离子、氟离子、硝酸根离子电极测试相应离子浓度。

特殊气体在线测试：可以选配特定气体传感器如硫化氢、氮氧化物、氨气传感器，在线测试厌氧发酵过程产生的气体浓度和产量。



2、基本功能：

（1）CSTR反应器：法兰密封方式，确保厌氧环境。另设有进料口，出料口，溢流口，进气口，出气口，压力表，各类探头插口；高硼硅玻璃便于观察反应器内物料，如果选用不锈钢，设有透明观察窗供用户观察反应器内物料；

（2）机械搅拌：配备无刷电机，使用寿命长，搅拌力矩大，可对反应物料进行充分的搅拌，有利于传质和传热均匀。自动控制搅拌转速、方向和连续或间歇时间。可定制搅拌杆，对于不同物料选择不同的搅拌杆如浆式搅拌桨、框式搅拌桨、锚式搅拌桨等。

（3）pH值实时测试及调控：采用高精度耐腐蚀、耐污染的在线式pH计实时测量反应器内pH值，并反馈给控制系统，通过蠕动泵加酸或加碱调节pH值，尤其适合对反应pH值要求苛刻的过程，比如避免厌氧发酵酸化现象或其它抑制现象发生。

（4）ORP值实时测试及调控：采用高精度耐腐蚀、耐污染的在线式ORP计实时测量反应器内ORP值，ORP是厌氧发酵过程一个重要的评估参数，对于系统稳定性至关重要。控制系统通过蠕动泵加氧化剂或还原剂调节ORP值，有利于保持系统运行稳定性。

（5）感应器及消泡：虽然反应器设有溢流口，但是某些物料厌氧发酵时，会产生大量的泡沫，这些泡沫无法通过溢流口顺利排放，还可能会堵住反应器气口。因此，配备感应器感应泡沫并及时反馈给控制系统，并通过蠕动泵加消泡剂消泡，有利于保持系统运行稳定性。

（6）离子浓度在线测试：配备各类离子选择电极，如氯离子、钠离子、铵根离子、硝酸根离子等对反应器内离子浓度进行实时在线测试，有利于综合分析系统运行情况。

（7）温度测试：厌氧反应一般分为低温、中温和高温反应，温度对于反应过程和动力学研究至关重要，实时在线显示温度与其它参数的对应关系，有利于综合分析系统运行情况。

（8）气体体积和速率测试：厌氧发酵过程会产生一些气体如沼气/甲烷或者氢气等，气体的体积或速率是分析系统运行情况的重要指标，通过配备的气体流量计可以实时在线测试产气速率和累计体积，流量计内置温度和压力传感器，实时将测量体积换算成标况体积。

（9）特殊气体浓度测试：可以选配特定气体传感器如硫化氢、氮氧化物、氨气传感器，在线测试厌氧发酵过程产生的气体浓度。



RTK公司是国家高新技术企业公司（证书编号：GR201742000831）。RTK-BMP全自动甲烷潜力测试系统，具有自主知识产权。仪器具有18个平行通道，采用跨平台控制系统，具有良好的人机操作界面，测量分辨率精度高，尾气可收集作进一步分析。此外，还可提供各类实验室生物发酵反应器（如CSTR反应器、UASB反应器、IC反应器、干法车库式反应器等）及其它定制服务。欢迎大家垂询！
