RTK 两相厌氧反应器

RTK 两相厌氧反应器

有机物料如农业秸秆、餐厨垃圾、禽畜粪便、有机废水可用于厌氧发酵产甲烷。目前工业上应用较多的是CSTR反应器，产酸产甲烷过程在同一个反应器内进行。

为了便于人们更好地研究物料厌氧发酵过程中产酸、产甲烷相以及更好地调控各类参数，从而提高产甲烷效率，我们可以采用两相反应器进行实验。

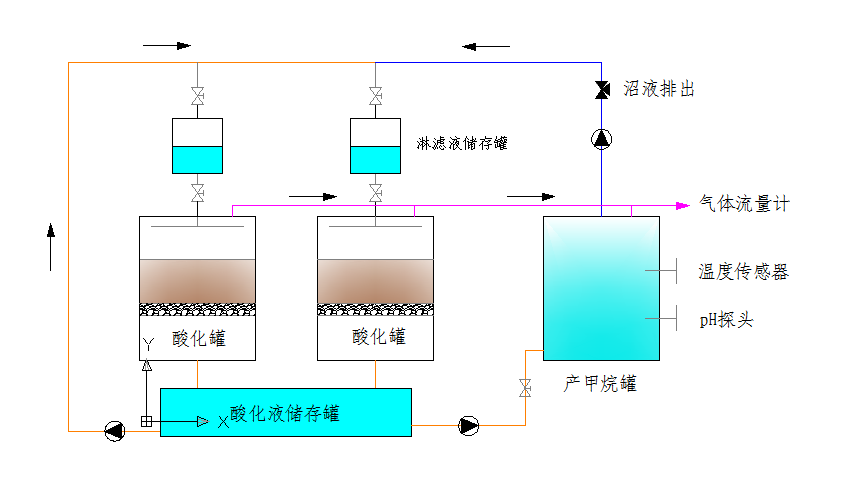

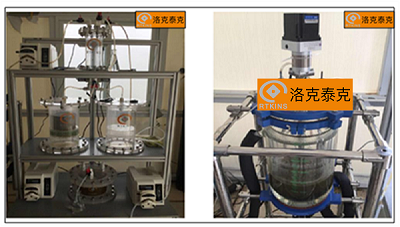

对于TS含固量较高的物料比如农业秸秆、餐厨垃圾等，可以采用干法反应器渗滤液喷淋回流产酸，然后采用湿法反应器CSTR或者UASB进行产甲烷。示意图和实物图分别如下所示：

以厨余垃圾为例，酸化罐为圆柱形滤床反应器（LBR），总容积10 L，内径20 cm，从上到下分为3层，第一层为顶部淋滤空间，容积为3.5 L，高度为11 cm；

第二层为厨余垃圾物料填充部分，有效容积为3 L，高度为9.5 cm，填充层下部有两层孔径大小不同的筛网，厨余垃圾底物直接由3 mm孔径的筛网承接，

最下面有一层孔径1 mm的筛网作支撑，中间填充直径1 cm的玻璃珠，高度为5 cm；

最下面一层为酸化液收集空间，高9.5 cm。酸化罐上部连接一个2 L 的淋滤液储存罐，

酸化罐底部有两个出水管，其一是使部分酸化液回流到淋滤液储存罐，另一个是剩余部分酸化液进到产甲烷反应器进行产气。

两相厌氧反应器具备如下特点：

（1）将物料如农业秸秆、餐厨垃圾等放入酸化罐内，接种微生物后，进行干法发酵，产生的渗滤液储存在酸化液储存罐内，将渗滤液泵入淋滤液储存罐内，通过喷淋回流进入酸化罐，实现传质作用；

（2）渗滤液也可泵入产甲烷罐内，渗滤液内的各类有机酸VFA可用于产甲烷，产甲烷罐内装有温度、pH探头，还装有RTKins™气体流量计用于监测产甲烷量；

（3）可以连接酸、碱液，用泵自动调节渗滤液pH值，自动取样进行分析。
