RRDE电极收集率浅谈
旋转圆盘圆环电极（RRDE）是一类常见的电极，可以用于中间产物的分析，以及一些理论测试，比如ORR电子转移数目的计算。
常见的RRDE材料有玻碳（GC）、铂（Pt）、金（Au）等。以GC盘Pt环RRDE为例，用于测试ORR电子转移数目时，用双恒电位仪（双通道电化学工作站）测试四电极体系，在GC盘上做LSV测试，在Pt上做CA测试，通过盘电流Id、环电流Ir以及收集率N，代入公式可以计算电子转移数目。

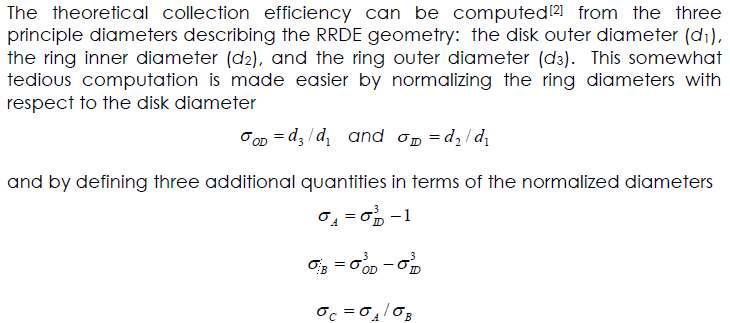

RRDE收集率与电极的物理尺寸有关，具体说来与盘的直径(d1)，环的内径(d2)以及环的外径（d3）相关，环的内径(d2)与盘直径(d1)差值就是盘环间距。因此，对于RRDE电极而言，加工精度非常关键。理化公司总代理的美国PINE公司RRDE电极，工艺先进，加工精度um级别，可以确保实验的准确性和重复性。以PINE经典的E7R9电极为例，盘环间距320 um，收集率37%，已在各类高影响因子SCI论文里被报道。若盘环间距过小，则收集率较低如不到30%，若盘环间距过大，则收集率较高如超过40%，都不利于中间产物的有效收集和测试。

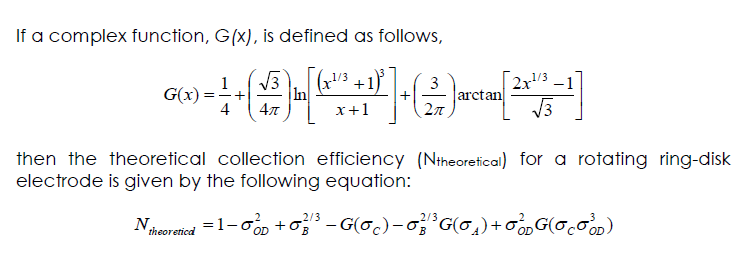

理论收集率Ntheoretical 计算如下：
科研工作者拿到一支新的RRDE后，可以实验测试一下实际收集率Nempirical，对比一下与理论收集率Ntheoretical 区别，二者非常接近。

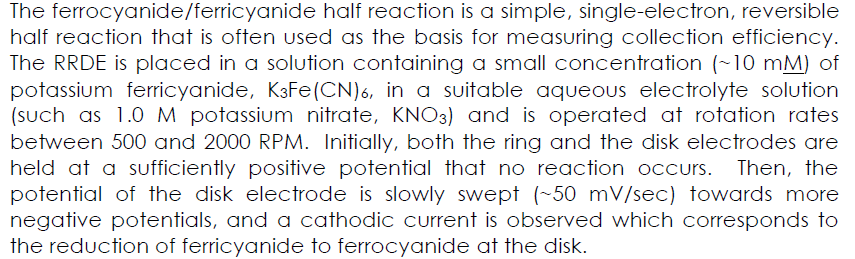

Nempirical的测试方法可以用标准铁氰化钾溶液测试，在旋转条件下测试极限环电流iLIMITING,RING和极限盘电流iLIMITING,DISK，二者绝对值比值是Nempirical。

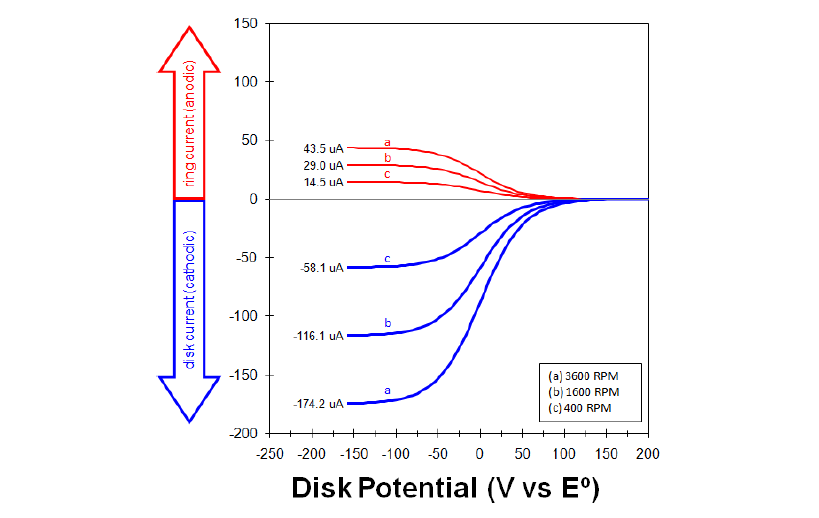

不同转速下的RRDE测试图
